在自動化表面貼裝線上，線路板若不平整，會引起定位不準，元器件無法插裝或貼裝到板子的孔和表面貼裝焊盤上，甚至?xí)矇淖詣?dòng)插裝機。裝上元器件的線路板焊接后發生彎曲，元件腳很難剪平整齊。板子也無法裝到機箱或機內的插座上，所以，裝配廠碰到板翹現象可謂是十分煩惱。

然而，5G商業化給線路板帶來新機遇的同時，對線路板品質提出了更高的要求，板彎板翹的平整度稍微偏離合格范圍，也可能造成產品劣質、功能無法正常使用等不良現象。

在線路板生產工藝流程中，板彎板翹現象基本上是很難避免的，只能通過工藝改進、嚴格監測、后續平整等方式進行改善。

而板彎板翹檢查機在這個過程中充當了一個重要角色，為嚴格控制線路板板彎板翹合格率、確保生產順利提供實實在在的保障，也滿足了5G時代對線路板高品質的需求。

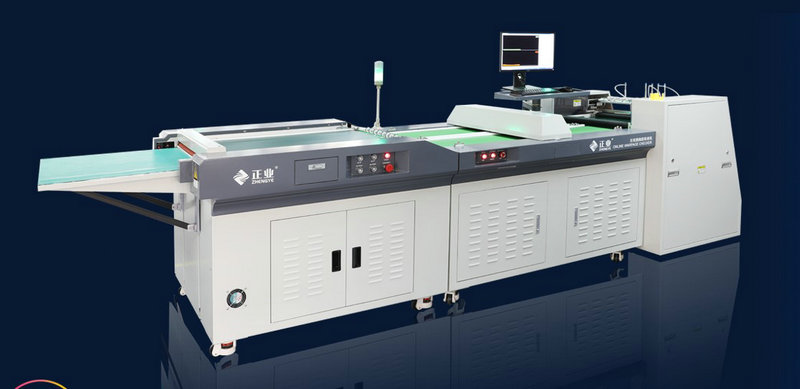

正業科技板彎板翹檢查機

正業科技板彎板翹檢查機采用一種高效線路板板彎板翹測量方法，基于激光CCD位移傳感器進行線路板翹曲度檢測，并運用高速傳輸、精密平臺、實時圖像顯示等核心技術，檢測精度高，穩定性高，效率也高，大大提升了經濟效益。

板彎板翹檢查機可對線路板成品板或覆銅板板彎板翹形變等缺陷進行自動檢測，依據PCB板翹標準、平整度標準：對于表面安裝元件（如SMT貼裝）的線路板其扭曲和弓曲標準為不大于0.75%或0.5%）進行計算，進行自動判定NG/OK，并通過收料臺實現自動分類。

該設備在線監測速度可達12.5m/min，可與檢孔機、上下板機等設備連線作業，減少人力降低成本。

正業科技新款智能檢測產線：“上板機+水平板翹反直機+翹曲度檢查機+在線檢孔機+并聯機器人”，主要應用于PCB成品板板彎板翹的矯平、翹曲度的檢測和成品孔質量監控，加工檢測收板功能集成化流水線作業，減少人工，提升效率，保證品質。

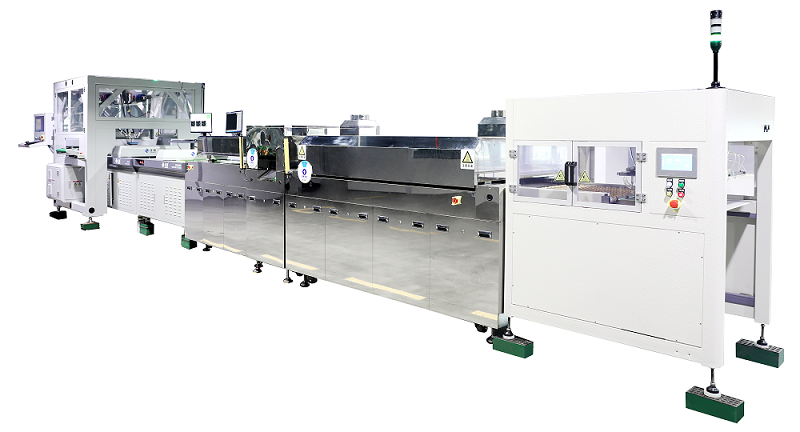

新款智能檢測產線（PCB）

 上板機+水平板翹反直機+翹曲度檢查機+在線檢孔機+并聯機器人
